현대식 로터리 베인 펌프 덕분에 효율적인 작동

로터리 베인 펌프는 다양한 응용 분야에서 신뢰할 수 있는 옵션입니다. 최신 펌프를 사용하면 효율적인 작동과 최대 성능을 얻을 수 있습니다. 여기에서 특정 요구 사항에 적합한 모델을 찾아보세요.

rotary vane pumps 936fc14a-096e-4617-b541-beabc7547d3a

당사의 로터리 베인 펌프는 가장 자주 사용되는 펌프 중 하나입니다.

귀하의 응용 분야에 딱 맞는 내구성과 견고함

수년 동안 파이퍼 베큠의 로터리 베인 펌프는 저진공 및 미세 진공을 생성하는 데 가장 자주 사용되는 펌프 중 하나였습니다. 터보 펌프에 필요한 흡입 압력을 생성하기 위한 배압 펌프로 사용되든 독립형 펌프로 사용되든 상관없이 내구성이 뛰어나고 견고합니다. 로터리 베인 펌프는 가스 유형에 관계없이 거의 일정하고 맥동이 적은 유량을 제공하므로 용적형 펌프 그룹에 속합니다.

작동 원리는 하우징 내에서 회전하는 2개 이상의 이동식 베인이 있는 편심 장착 로터를 기반으로 합니다. 파이퍼 베큠의 로터리 베인 펌프는 예외 없이 오일 윤활 처리됩니다. 작동 유체라고도 알려진 특수 진공 오일은 무엇보다도 구성 요소의 밀봉 및 윤활을 담당하여 최종 압력을 매우 낮춥니다. 또한 오일 윤활을 통해 연속 작동 시에도 긴 사용 수명을 보장합니다.

rotary vane pumps service portfolio fd20f618-4abd-4dfb-b148-0531ec909943

로터리 베인 펌프에 대한 서비스 제공

다양한 버전을 통해 모든 애플리케이션에 적합한 변형 제공

파이퍼 베큠 로터리 베인 펌프는 1.25 ~ 1,600m3/h(60Hz에서 최대 1,920m3/h)의 매우 넓은 펌핑 속도 범위를 포괄합니다. 펌프를 선택할 때 선택할 수 있는 두 가지 유형이 있습니다. 단일 스테이지 및 2단 스테이지 로터리 베인 펌프입니다.

2단 펌프는 미세 진공 범위의 공정에 가장 적합합니다. 단일 스테이지 모델은 작동 압력이 주로 거친 진공 범위에 있을 때 선호됩니다.



자기 커플링으로 인한 최대 작동 안전성

파이퍼 베큠의 많은 로터리 베인 펌프에는 자석 커플링 옵션을 사용할 수 있습니다. 따라서 이러한 유형의 펌프에서 일반적으로 사용되는 샤프트 밀봉 링이 필요하지 않습니다. 따라서 샤프트 씰의 유지 관리가 필요하지 않으며 자석 커플링으로 오일 누출이 방지됩니다.

single stage rotary vane pumps a489ff96-d02c-4c36-80f1-8fd56caec5b2

단단 로터리 베인 펌프 SmartVane 55

단일 스테이지 로터리 베인 펌프
two stage rotary vane pumps 1deafaa7-9e4f-4256-abad-c9dba1066304

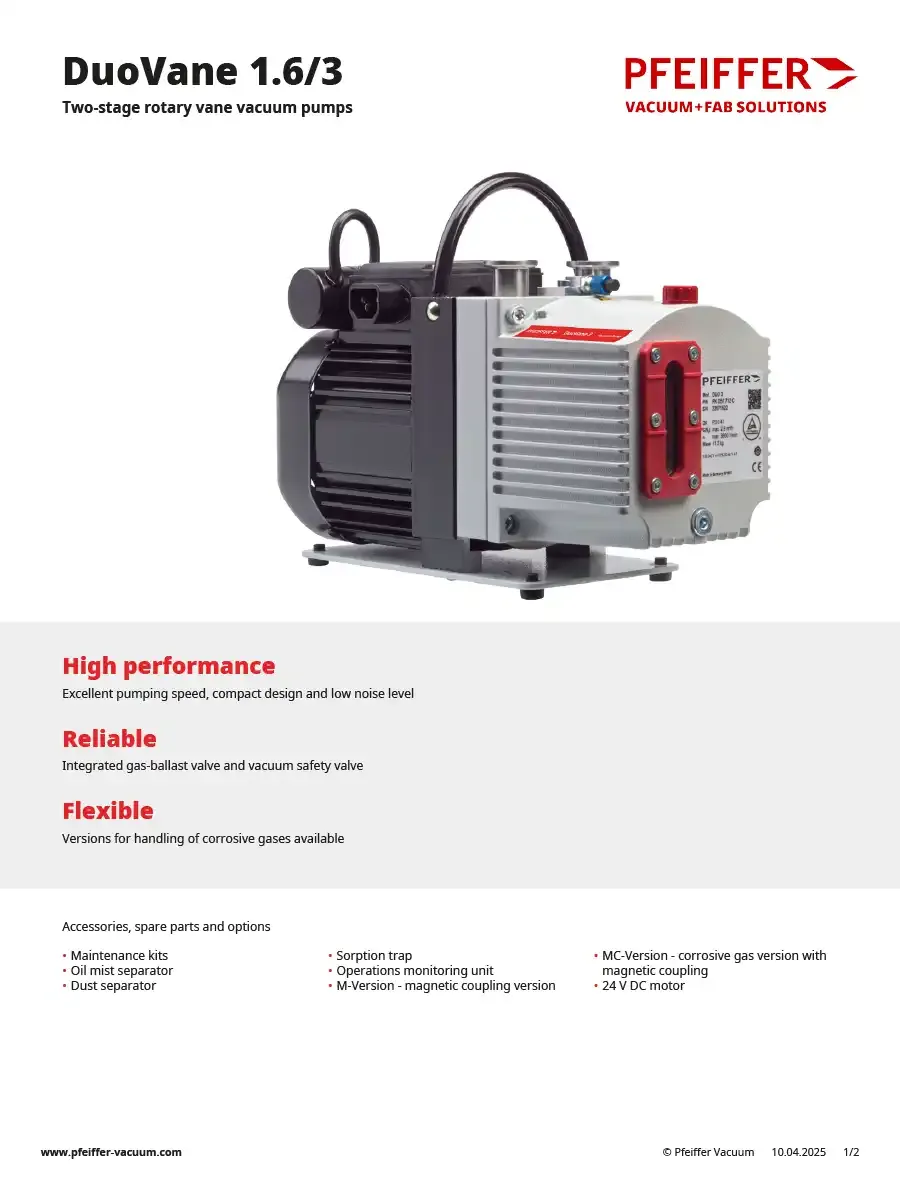

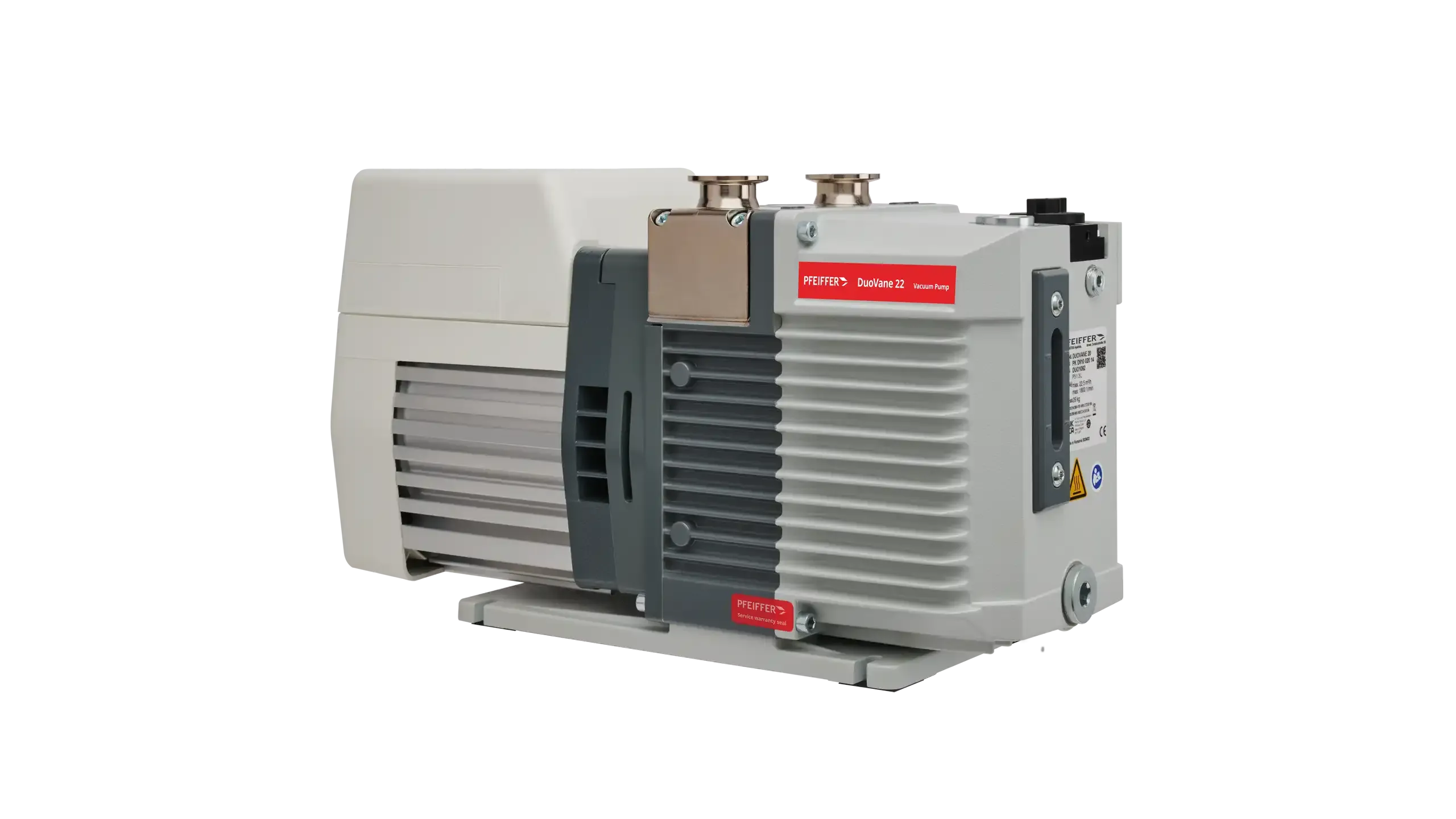

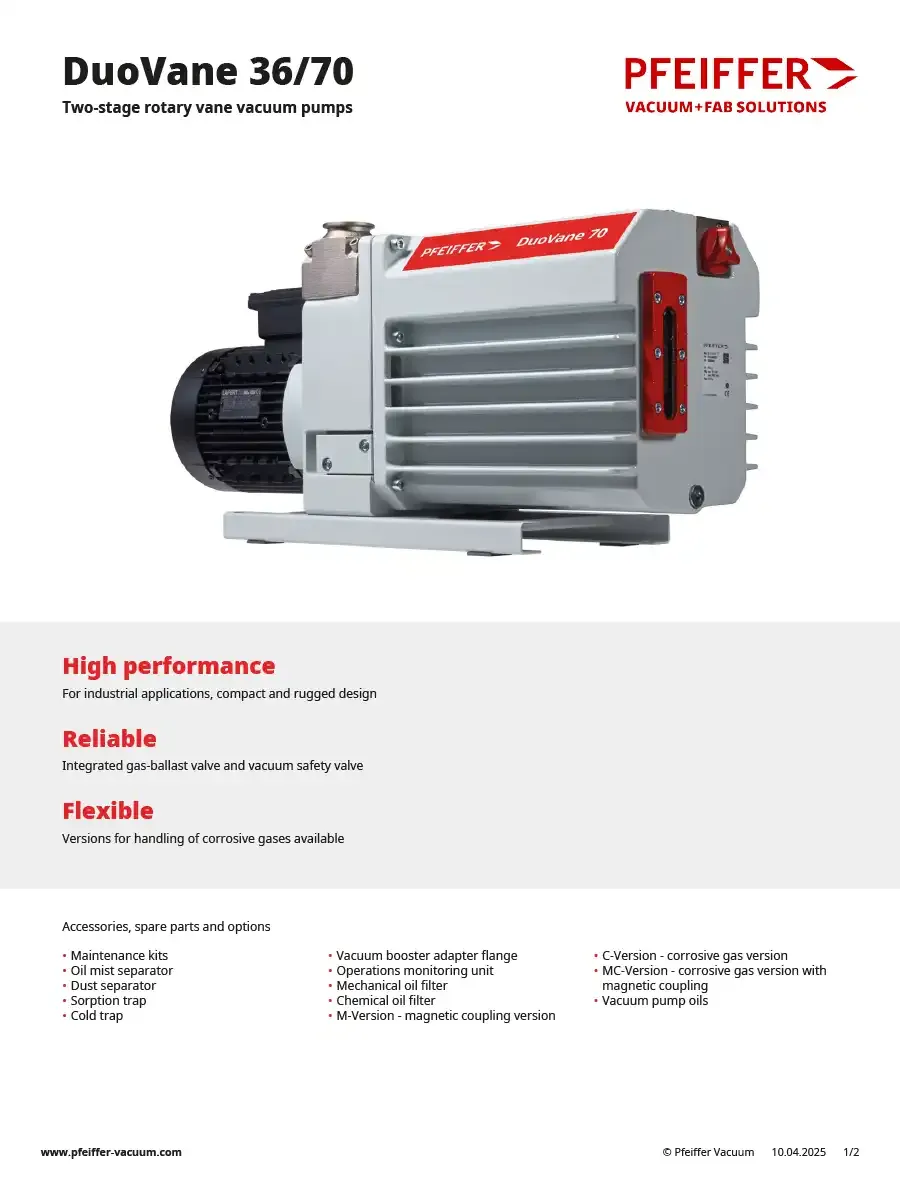

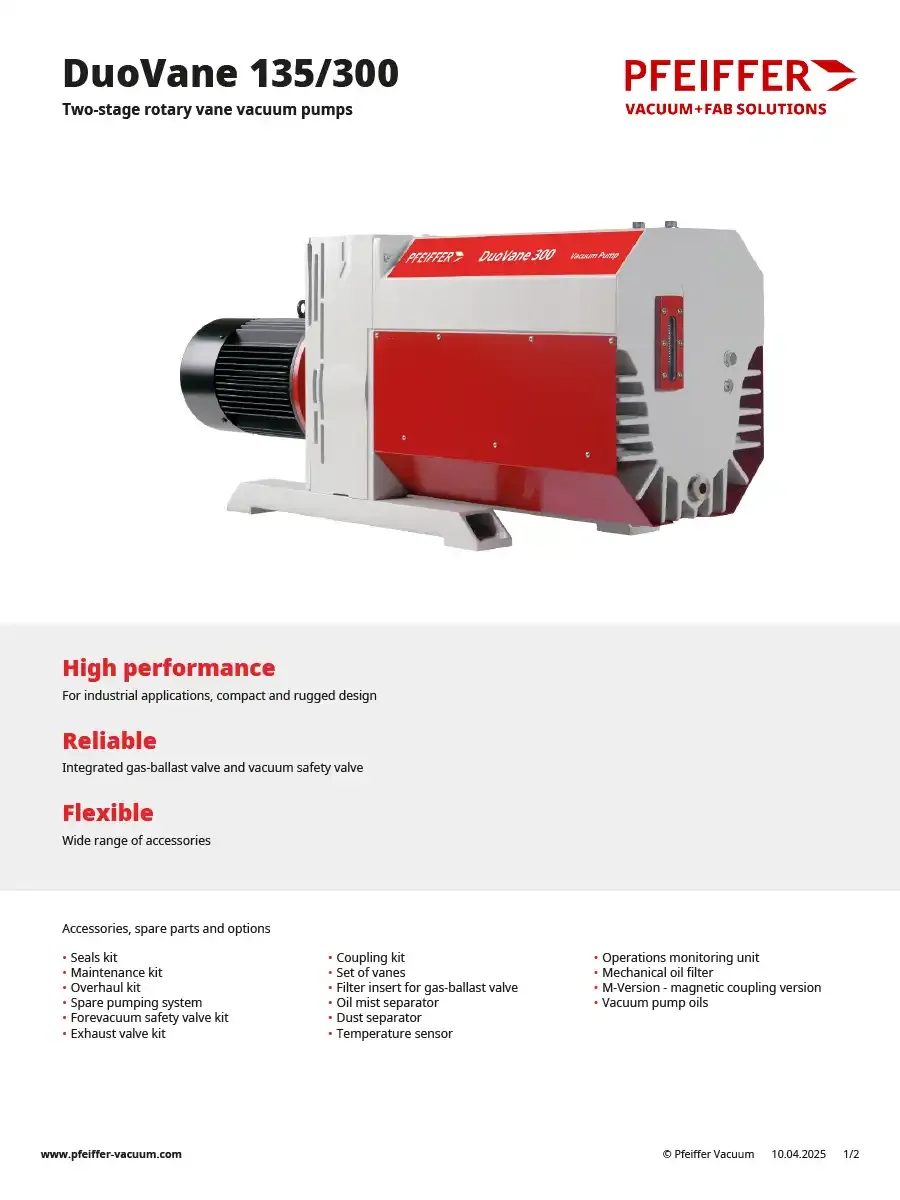

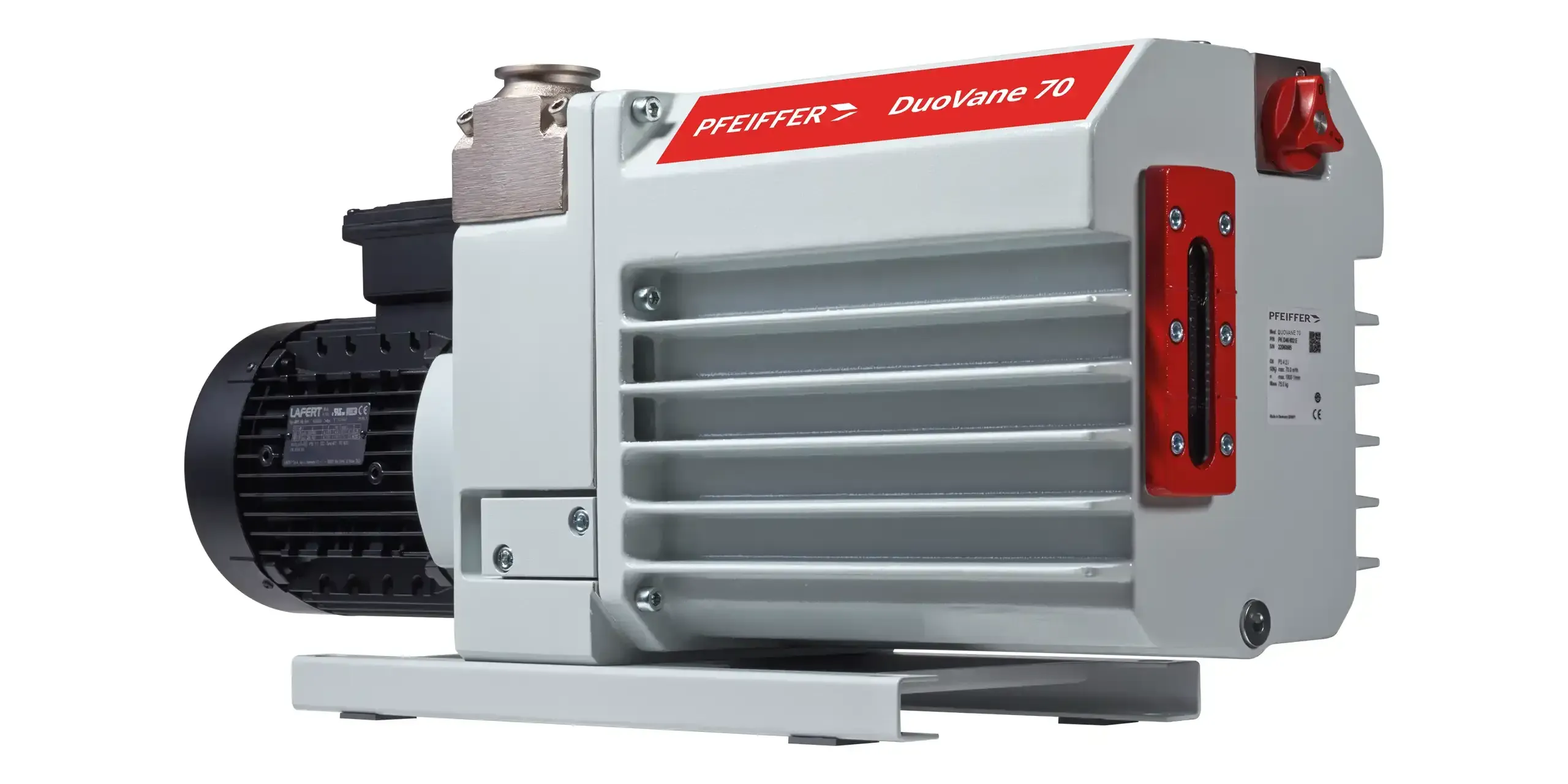

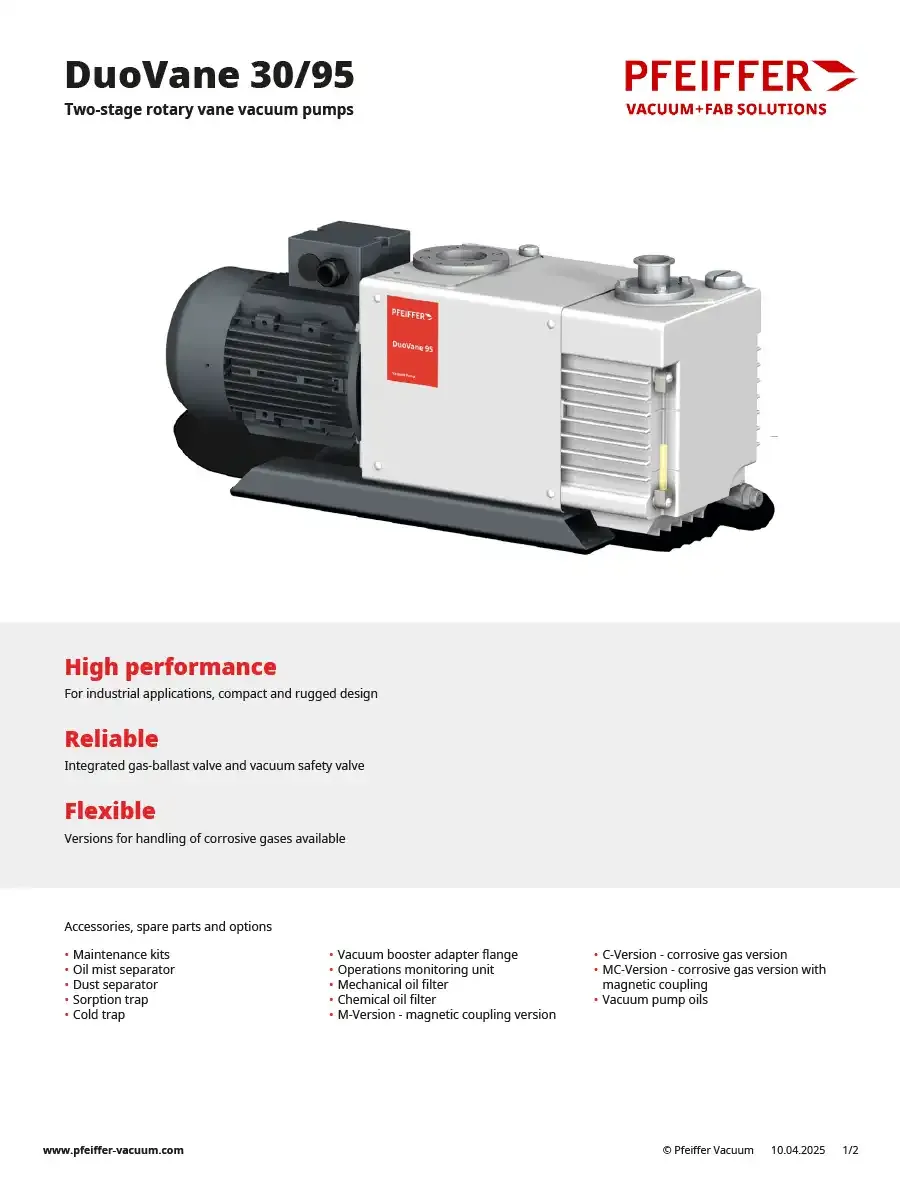

2단 로터리 베인 펌프 DuoVane

2단 로터리 베인 펌프

도움이 필요하세요?

우리는 귀하의 질문에 답할 준비가 되어 있습니다.

contact_support

당사의 제품 전문가는 당사 제품 및 애플리케이션에 대한 귀하의 질문에 항상 답변할 수 있습니다.

contact_support

까다로운 공정에서도 최대 사용 수명

작동 유체 라고도 불리는 오일을 선택하면 로터리 베인 펌프를 공정에 더욱 효과적으로 적용할 수 있습니다. 예를 들어, 파이퍼 베큠은 부식성 공정을 위한 특수 오일을 제공합니다. 모든 파이퍼 베큠 작동 유체는 각 펌프 유형에 맞게 특별히 개발되었습니다. 긴 사용 수명과 함께 최적의 진공 성능을 달성하는 데 특히 중점을 두었습니다. 액세서리를 사용하면 로터리 베인 펌프의 적용 분야가 더욱 확장될 수 있습니다. 콜드 트랩 또는 흡착 트랩 을 사용하면 공격적인 매체를 펌프 상류에서 분리할 수 있으므로 펌프와 장비의 사용 수명이 연장됩니다. 펌프 출구용 오일 미스트 분리기 는 깨끗한 배기를 보장합니다. 펌프 특성을 제어하기 위한 다양한 기타 액세서리를 사용하면 펌프를 고객의 제어 및 프로세스 모니터링 시스템에 통합할 수 있습니다.

로터리 베인 펌프의 적용 분야

진공 기술은 다양한 일상 제품 제조와 다양한 기술 연구 분야에서 결정적인 역할을 합니다. 여기서 로터리 베인 펌프는 안정적인 진공 공급을 위해 매우 중요합니다.

  • 거친 진공 및 미세 진공의 모든 응용 분야

  • 터보 및 루츠 펌프용 배압 펌프

  • 일반 실험실 응용

  • 분석

  • 화학 실험실

  • 동결건조

  • 공정 공학

프로세스 적응을 위한 작동 지침

이상적으로 펌프는 100mbar와 최종 압력보다 약 10배 높은 압력 사이의 프로세스 창에서 작동됩니다. 100mbar 이상에서는 배기가스 흐름으로 인해 배기유 분리기가 매우 빨리 막힙니다. 최종 압력 범위에서는 흡입 압력에 대한 펌핑 속도의 강한 의존성이 적용됩니다. 이 조건에서는 고정 프로세스를 실행할 수 없습니다.

대부분의 모델에는 습기 응축으로 인한 액체 축적을 방지하기 위해 가스 밸러스트를 추가할 수 있는 옵션이 있습니다. 가스 밸러스트의 사용은 펌프 성능 데이터에 다르게 영향을 미칩니다. 예를 들어, 단일 스테이지 로터리 베인 펌프의 달성 가능한 펌핑 속도는 가스 밸러스트 구성요소에 의해 감소됩니다. 이는 또한 최종 압력을 증가시킵니다. 그러나 설계상 가스 밸러스트는 2단 펌프의 펌핑 속도에 영향을 미치지 않습니다.

로터리 베인 펌프의 공정 최적화

로터리 베인 펌프의 공정 최적화

회전 날개 펌프의 장점

귀하의 프로세스에 적응 가능하고 완벽하게 적합

  • 신뢰성: 로터리 베인 펌프는 단순한 구조로 인해 수명이 길고 작동 가용성이 높은 신뢰성이 매우 높은 펌프입니다.

  • 성능: 로터리 베인 펌프는 광범위한 유속과 압력 범위를 포괄할 수 있어 거친 진공과 미세 진공 모두에서 사용할 수 있습니다.

  • 다용도성: 로터리 베인 펌프는 주로 견고성이 높은 기계적 부품으로 만들어지기 때문에 고형분 함량이 높고 공격적인 화학 물질이 포함된 약물을 처리할 수 있습니다. 따라서 불순물과 공격적인 매체가 축적되는 공정에도 사용할 수 있습니다.

  • 손쉬운 유지 관리: 또 다른 장점은 로터리 베인 펌프의 서비스 및 유지 관리가 쉽다는 것입니다. 구성 요소는 빠르게 접근할 수 있으며 대부분의 경우 외부 지원 없이 사용자가 유지 관리할 수 있습니다.

  • 낮은 소음 수준: 로터리 베인 펌프는 다른 진공 펌프에 비해 소음 수준이 상대적으로 낮습니다. 따라서 잡음에 민감한 애플리케이션에 적합한 선택입니다.

smartvane rotary vane pump c2d79b43-efe9-4406-991e-7a5bd986dd40

로터리 베인 펌프 SmartVane 70
